|
膨體聚四氟乙烯(ePTFE)微孔薄膜的制備
采用多向拉伸高溫?zé)Y(jié)法制備eptfe膜，使用自制多向拉伸儀，將ptfe和助擠劑混合，經(jīng)過平板硫化儀模壓、雙輥壓延、干燥、拉伸、燒結(jié)、冷卻過程，制備出潔白、柔軟、富彈性的eptfe。

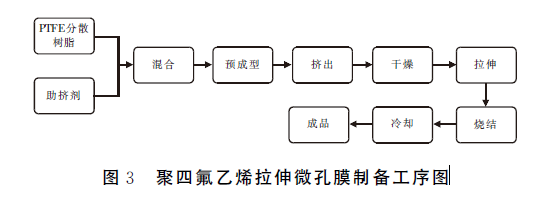

聚四氟乙烯微孔膜的制備 聚四氟乙烯具有很強(qiáng)的化學(xué)穩(wěn)定性，不溶于任何有機(jī)溶劑，因此不適合用溶液法制備微孔膜；聚四氟乙烯熔融點(diǎn)達(dá)到３２７℃，而且在３８０℃時(shí)熔體粘度達(dá)到１０１０Ｐａ＊ｓ，高熔點(diǎn)及熔融態(tài)不流動(dòng)性使得熔融法也不適用于聚四氟乙烯微孔膜的制備。聚四氟乙烯微孔膜制備方法有加成孔發(fā)泡劑成孔法、聚四氟乙烯乳液混合ＰＶＡ制備法、拉伸成孔法，而應(yīng)用最廣泛、最能發(fā)揮聚四氟乙烯優(yōu)越性的制備方法是拉伸成孔法。 １．１ eptfe膜制備原理 聚四氟乙烯分散樹脂是由平均粒徑為４５０μｍ的球形顆粒組成，每個(gè)球形顆粒是聚四氟乙烯分子鏈折疊而成，在室溫下，顆粒受剪切力作用，容易把 分子鏈拉出形成纖維。擠出裝置的口模具有錐形結(jié)構(gòu)，在擠出過程中，由于受剪切力作用，相鄰的聚四氟乙烯球形顆粒受力擠出短纖維而發(fā)生交聯(lián)，但聚四氟乙烯分散樹脂球形顆粒沒有受到破壞。 eptfe膜制備常規(guī)工藝流程 拉伸成孔法采用的是擠出→拉伸→燒結(jié)工藝，具體方法是將聚四氟乙烯分散樹脂與助劑以一定的比例混合均勻，獲取聚四氟乙烯糊料，將糊料放入模 具以一定壓力壓坯獲取略小于擠出機(jī)料筒、溶劑油分散均勻的料坯，把料坯放入擠出機(jī)，調(diào)節(jié)擠出溫度、速度將所有料坯擠出，得到擠出棒，擠出棒置于雙輥壓延機(jī)上壓延成薄膜狀，在加熱條件下，薄膜單向或雙向拉伸制成聚四氟乙烯微孔膜。其工藝核心是擠出成型、拉伸成孔、燒結(jié)固定。聚四氟乙烯微孔膜制備工序圖。
上一篇：沒有了
下一篇：防水透氣閥在戶外LED路燈中的應(yīng)用
|
聯(lián)系方式
關(guān)于我們
網(wǎng)站導(dǎo)航
?
